PROCÉDÉ BREVETÉ UNIQUE AU MONDE

Notre blindage linéaire E+S, en version simple coulissant ou double coulissant, offre une multitude de possibilités d'utilisation. Nos conseils techniques garantissent une utilisation avec le produit le plus économique et dans la combinaison la plus rentable.

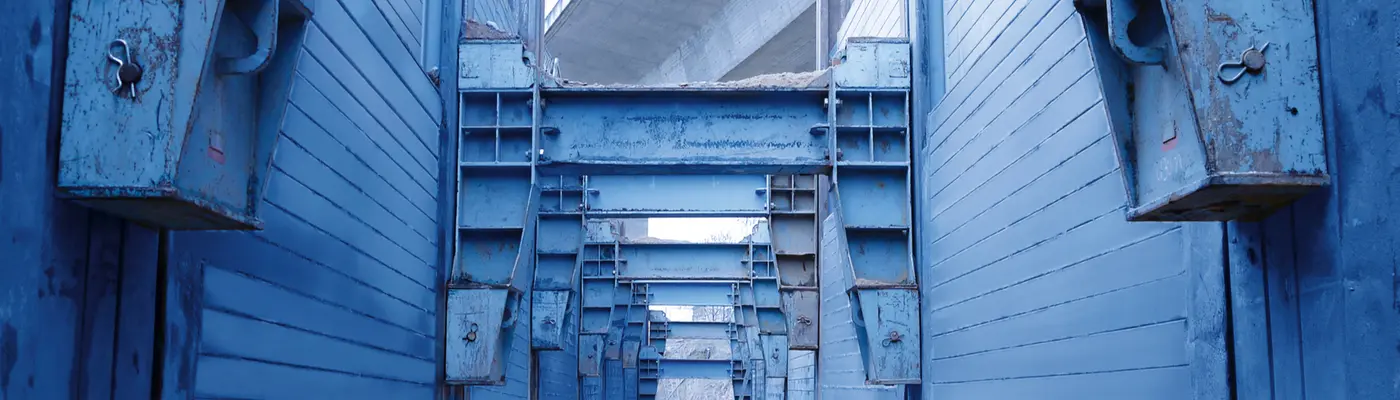

Avec le blindage linéaire E+S, les chariots maintiennent les poteaux et donc les panneaux de blindage à distance. Tout se déroule de manière linéaire - toujours à la même distance du côté opposé. Cela permet de travailler plus efficacement, plus rapidement et de manière nettement plus économique. Un avantage essentiel de notre système résulte de la construction spéciale du poteau : il permet la mise en place des panneaux en pivotant les panneaux par le côté.

Notre chariot pour blindage de tête innovant reprend aussi bien les forces de poussée provenant des côtés longitudinaux de la tranchée que les charges provenant du côté frontal. C'est pourquoi les palfeuilles peuvent désormais s'appuyer directement contre le chariot. Les charges sont transmises au blindage.

Le blindage linéaire E+S peut être utilisé comme coffrage extérieur pour le béton coulé sur place et peut être mis en place avec peu de vibrations. Cela minimise les effets sur le sol à l'extérieur du blindage. Les constructions ainsi que les voies de circulation ne sont pratiquement pas affectés.

AVANTAGES

Installation avec peu de vibrations
Très faible impact sur le sol à l'extérieur du blindage
Pas d'impact sur les constructions et la circulation
Grandes profondeurs et largeurs réalisables
Convient très bien pour les constructions de puits
Possibilité de faire pivoter les panneaux de blindage de l'extérieur
Hauteurs libres pour le passage des tuyaux flexibles
Espace de travail important
Utilisable comme coffrage pour le béton coulé en place
Le guidage ouvert des panneaux empêche les blocage dans la glissière

BLINDAGE LINÉAIRE SIMPLE COULISSANT E+S

Profondeurs de blindage jusqu'à 4.00 m.

Avec le système linéaire, les panneaux de blindage sont insérés jusqu'à quatre mètres de profondeur. Pour les zones urbaines, on choisit un procédé de pose particulièrement à faibles vibrations, de sorte que les effets sur le sol sont minimisés.

BLINDAGE LINÉAIRE DOUBLE COULISSANT E+S

Profondeurs de blindage de 5.00 à 9.00 m.

Dans le système double coulissant, les panneaux de blindage sont maintenus dans des poteaux verticaux de manière à ce qu'ils puissent glisser les uns par rapport aux autres. Une fois le montage terminé, on obtient un système de blindage étagé.

BLINDAGE LINÉAIRE GRANDE PROFONDEUR E+S

Profondeur de blindage jusqu'à 12,00 m.

Le blindage linéaire grande profondeur, qui consiste à coupler deux unités de blindage, combine les avantages du système de blindage linéaire à un principe de fonctionnement performant.

BLINDAGE DE TÊTE E+S ET FIXATION DE LA CEINTURE EXTÉRIEURE

Le blindage de tête avec palfeuilles est particulièrement recommandé pour les fosses de forage. Comme alternative au blindage de tête avec des panneaux de blindage, on utilise ici des palfeuilles et des palplanches.
