DIELENKAMMERELEMENTE

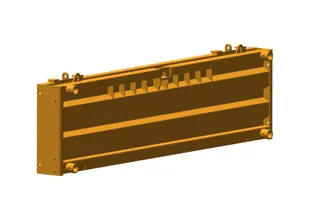

KRINGS DIELENKAMMERELEMENT BLU.

Das BLU stellt eine verformungsarme, universell einsetzbare und wirtschaftliche Verbauvariante dar. Sie eignet sich besonders für den Einsatz im innerstädtischen Bereich mit querenden Leitungen. Das Dielenkammerelement, das als obere Führung der senkrecht in den Boden einzubringenden Kanaldielen dient, lässt sich bei der Verlegung von Gas und Wasserleitungen sowie anderen Hausanschlüssen nutzen. Abgesenkt werden die Dielen durch erschütterungsarmes Drücken mit dem Baggerlöffel bei vorauseilendem Bodenaushub.

Montage und Voreinstellung des Elements erfolgen analog zu randgestützten Verbausystemen. Die Auflagerpratzen des Dielenkammerelementes sind in zwei Varianten einsetzbar: Für den Einsatz in der Baugrube werden sie oben am Element montiert, zur Nutzung außerhalb der Baugrube unten am Element befestigt.

ECKDATEN

• Verbaulänge: 2,41 m
• Höhe Dielenkammerelement: 0,72 m
• Rohrdurchlasslänge: 2,17 m
• Einsatztiefe: bis 2,40 m
• Gewicht Box: 473 kg
• Verbaubreite: variabel
• Empfohlene Einbautiefe bis 3,00 m

VORTEILE

• Kleine Ausführung des DKU für den innerstädtischen Bereich mit querenden Leitungen
• Auflagerpratzen in zwei Positionen einsetzbar

Technische Daten

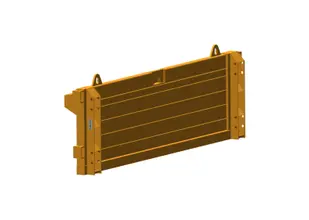

KRINGS DIELENKAMMERELEMENT DKU 2,27 & 3,81.

Das KRINGS Dielenkammerelement Universal (DKU) wurde unter Berücksichtigung praktischer und verfahrenstechnischer Baustellen-Randbedingungen entwickelt und stellt eine verformungsarme, universell einsetzbare und wirtschaftliche Verbaumethode dar. Besonders eignet es sich im innerstädtischen Bereich bei querenden Leitungen ergänzend zum Großflächenstahlverbau. Die Montage und Voreinstellung des Dielenkammerelementes erfolgt analog zu den randgestützten KRINGS Verbausystemen.

ECKDATEN

• Verbaulänge: 2,27 m / 3,81 m
• Höhe Dielenkammerelement: 1,00 m
• Rohrdurchlasslänge: 1,82 m / 3,35 m
• Einsatztiefe: variabel
• Gewicht Box: 1.335 kg - 1.885 kg
• Verbaubreite: variabel

VORTEILE

• Ideal für Baumaßnahmen mit querenden Leitungen
• Verformungsarmer Verbau im innerstädtischen Bereich
• Spindeln identisch mit KRINGS Boxen
• Verwendbar als Eckverbau und im Linearverbau

Technische Daten

E+S Dielenkammerelement DKE 3,63 & 4,03.

Das Dielenkammerelement dient als Einstell- und Gurtungselement für Kanaldielen. Es wird insbesondere in Bereichen eingesetzt, die von querlaufenden Leitungen stark durchzogen werden und der Großflächenverbau nicht zum Einsatz kommen kann.

ECKDATEN

• Verbaulänge: 3,63 m / 4,03 m
• Höhe Dielenkammerelement: 1,00 m
• Rohrdurchlasslänge: 3,20 m / 3,60 m
• Einsatztiefe: variabel
• Gewicht Box: 1.844 kg / 1.980 kg
• Verbaubreite: variabel

Technische Daten

KRINGS Dielenkammerelement DKU 5,80.

Das KRINGS Dielenkammerlement DKU 5,80 ist eine Ergänzung zu den vorhandenen Dielenkammerelementen und zeichnet sich insbesondere durch seine herausragende Länge von fast 6 Metern ab.

Kombiniert mit Ergänzungsbauteilen ergeben sich vielfältige Verwendungsmöglichkeiten für das DKU 5,80 m. Der Adapter Gleitschiene ermöglicht den Einsatz im E+S Linearverbau sowie in den Eck-Gleitschienen. Darüber hinaus kann mit dem Adapter Eckverbau ein geschlossener vierseitiger Schacht erstellt werden. Eine weitere Einbauvariante ist die direkte Aneinanderreihung der Elemente.

Eckdaten

• Verbaulänge: 5,80 m
• Höhe Dielenkammerelement: 1,10 m
• Rohrdurchlasslänge: 5,44 m
• Einsatztiefe: variabel
• Gewicht Box: 4.226 kg
• Verbaubreite: variabel

Vorteile

• Ideal für Baumaßnahmen mit querenden Leitungen
• Vielfältige Anwendungsbereiche:
  • Im Boxenverbau
  • Im E+S Linearverbau
  • Als Eckverbau
  • In Reihe

Technische Daten
