Grabenverbau

LINEARVERBAU

WELTWEIT EINMALIGES, PATENTIERTES VERFAHREN.

Der E+S Linearverbau von terra infrastructure bietet als einschienige oder gestufte Variante eine Vielzahl von Einsatzmöglichkeiten im Grabenverbau. Unsere technische Beratung stellt sicher, dass immer das wirtschaftlichste Produkt in der wirtschaftlichsten Kombination für die jeweilige Baumaßnahme zum Einsatz kommt.

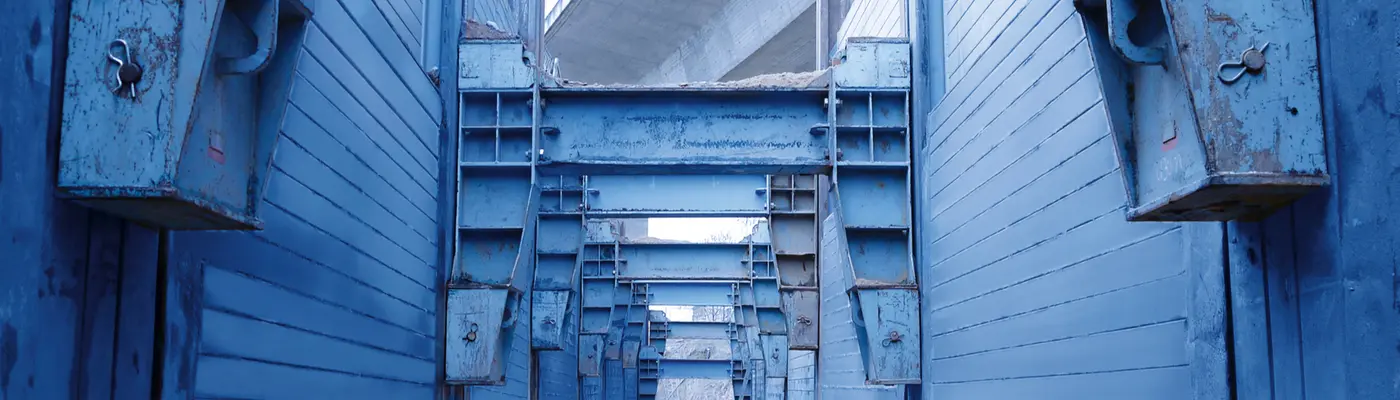

Beim E+S Linearverbau halten biegesteife Laufwagen die Träger und damit die Verbauplatten auf Distanz. Alles läuft linear – immer im gleichen Abstand zur gegenüberliegenden Seite. Das sorgt für effektiveres, schnelleres und spürbar wirtschaftlicheres Arbeiten. Ein wesentlicher Vorteil unseres Systems resultiert aus der speziellen Konstruktion des Trägers: Sie ermöglicht es, die Verbauplatten von der Seite einzuschwenken.

Unser innovativer Kopfverbaulaufwagen übernimmt sowohl Druckkräfte aus den Längsseiten des Grabenverbaus als auch die Lasten von der Stirnseite. Daher können die Kanaldielen jetzt direkt gegen den Laufwagen anlehnen. Die Belastungen werden in den Verbau abgeleitet.

Der E+S Linearverbau ist als Schalung für Ortbeton einsetzbar und kann erschütterungsarm eingebaut werden. Das minimiert die Einwirkungen auf den Boden außerhalb des Verbaus. Bebauung und Verkehrsfluss bleiben weitgehend unbeeinträchtigt.

VORTEILE

  • Erschütterungsarmer Einbau
  • Sehr geringe Einwirkungen auf den Bodenaußerhalb des Verbaus
  • Keine Beeinträchtigung von Bebauung und Verkehrsfluss
  • Große Tiefen und Breiten realisierbar
  • Für Schachtbauwerke sehr gut geeignet
  • Einschwenken der Verbauplatten von außen möglich
  • Flexible Rohrdurchlasshöhen
  • Viel Arbeitsraum
  • Als Schalung für Ortbeton einsetzbar
  • Offene Führung der Platten verhindert Verklemmungen in der Gleitschiene
Einschieneiger Linearverbau

E+S EINSCHIENIGER LINEARVERBAU.

Verbautiefen bis 4,00 Meter.

Beim linearen System werden die Verbauplatten in bis zu vier Metern in die Tiefe eingelassen. Für innerstädtische Bereiche wird ein besonders erschütterungsarmes Einbauverfahren gewählt, sodass die Einwirkungen auf dem Boden minimiert werden.

Mehr dazu

ES gestufter Linearverbau

E+S GESTUFTER LINEARVERBAU.

Verbautiefen von 5,00 - 9,00 Meter.

Beim gestuften System werden die Verbauplatten in senkrecht eingebauten Schienen so gehalten, dass sie aneinander vorbeigleiten können. Fertig eingebaut ergibt dies ein gestuftes Verbausystem.

Mehr dazu

Tiefgehender Linearverbau

E+S TIEFGEHENDER LINEARVERBAU.

Verbautiefe bis 12,00 Meter.

Der tiefgehende Linearverbau, bei dem zwei Verbaueinheiten miteinander gekoppelt werden, verbindet die Vorteile des Linearverbausystems zu einem leistungsstarken Funktionsprinzip.

Mehr dazu

Kopfverbau Kanaldielen Bild02 corr

E+S KOPFVERBAU UND AUSSENGURTBEFESTIGUNG

Der Kopfverbau mit Kanaldielen empfiehlt sich besonders bei Pressgruben. Als Alternative zum Vor-Kopf-Verbau mit Großflächenplatten werden hier Kanaldielen und Spundbohlen eingesetzt.

Mehr dazu

dazugehörige produkte


  • Verbautiefe bis 4,00 m

    Einschieniger Linearverbau


    Zu den Produkten
  • Verbautiefe 5,00 m - 9,00 m

    Gestufter Linearverbau


    Zu den Produkten
  • Verbautiefe bis 12,00 m

    Tiefgehender Linearverbau


    Zu den Produkten
  • Kopfverbau und Außengurtbefestigung

    Der Kopfverbau mit Kanaldielen empfiehlt sich besonders bei Pressgruben. Als Alternative zum Vor-Kopf-Verbau mit Großflächenplatten werden hier Kanaldielen und Spundbohlen eingesetzt.


    Zu den Produkten

Passende services


  • Technisches Büro

    Unser Technisches Büro bietet Beratung zu Verbaulösungen, Baustellenzeichungen sowie prüffähige und geprüfte Statiken.


    Zum Service
  • Baustellenbetreuung

    Erfahrene Baustelleneinweiser unterstützen bei der Installation des Verbaus und sorgen so für einen reibungslosen Ablauf.


    Zum Service
  • Logistik

    Wir gewährleisten durch unsere dezentralen Lager und große Mietparks eine schnelle Lieferung und hohe Verfügbarkeit.


    Zum Service
